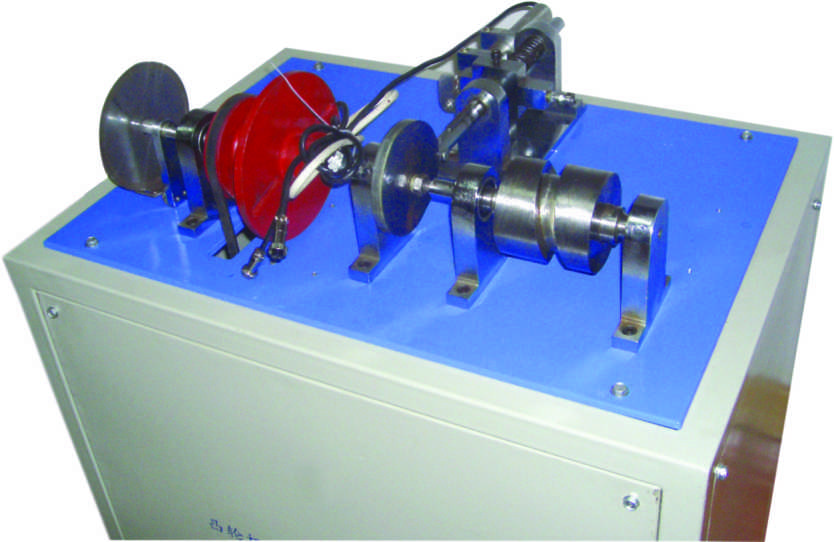

JYTL-B型多種凸輪機構實驗臺

產品簡介： 該實驗臺可實現盤形凸輪虛擬設計及實物拼裝（能拼裝盤形凸輪和圓柱凸輪兩種凸輪機構）；盤形凸輪（4種）和圓柱凸輪的廓線運動規律仿真及檢測；系統速度波動檢測及調節等實驗項目

7x24小時咨詢熱線 13667316246  13606500984

通過微信聯絡

（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）

1、主要技術參數：①電機功率：125W；

                           ②調速范圍：0~200rpm；

                           ③盤形凸輪：基圓半徑R0=60mm；最大升程hmax=20mm；

                              圓柱凸輪；升程角a=15°；升程H=38.5mm；

                             從動滾子半徑：rt=7.5mm

                             推桿行程：20mm

                          ④直線位移傳感器（WYDC-25L）：L=25mm；

                          ⑤光柵角位移傳感器：1000脈沖/轉；

                          ⑥外形尺寸：670×530×340 mm；

                          ⑦重量：51kg。

2、基本配置：①實驗臺機架結構為柜式，實驗機構裝于平臺上；

                     ②直流電動機、傳動裝置一套

                     ③圓柱凸輪（一種），盤形凸輪（等速運動規律、等加速等減速運動規律、多相式運動規律、余弦加速運動規律、正弦加速運動規律、改進梯形運動規律、改進等速運動規律、改進正弦加速運動規律等八種）；

                     ④滾子推桿一種；

                     ⑤直線位移傳感器一個：WYDC-25L；

                     ⑥光柵角位移傳感器一個；

                     ⑦測試數據采集系統一套；

                     ⑧配套教學專用軟件一套；

                     ⑨隨機工具一套；

                     ⑩機罩一個。

3、實驗內容：①盤形凸輪虛擬設計及實物拼裝（能拼裝盤形凸輪和圓柱凸輪兩種凸輪機構）；

                     ②盤形凸輪（4種）和圓柱凸輪的廓線運動規律仿真及檢測；

                     ③系統速度波動檢測及調節。

4、性能特點：①可進凸輪機構的簡單拼裝，可更換凸輪頂尖；

                     ②該實驗臺可對盤性凸輪和圓柱凸輪的運動規律進行檢測和仿真分析；

                     ③檢測系統集數據采集與電機調節控制于一體；

                     ④測試系統采用AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定；

                     ⑤該系統配套軟件以AVR為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點；⑥驅動電機可進行無級調速，以滿足實驗機構的不同運動要求；

                      ⑥使用實驗教學軟件進行實驗指導以適應開放性實驗教學需要。既方便教師指導，又達到學生自己動手操作的目的。

5、檢測控制系統及教學分析軟件內容和特點：

                      ①檢測控制系統以AVR系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；

                      ②該實驗臺教學分析軟件包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容；

                      ③可顯示運動參數的實時變化曲線；

                      ④可對桿機構進行虛擬設計和運動仿真；

                      ⑤實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業。

6、造型及表面處理：①大氣美觀、實物感強、加工精細；

                               ②盤形凸輪采用線切割精細加工；

                               ③金屬外露件鍍鉻、其他表面防銹處理加噴塑；

                               ④實驗臺平臺以槽鋼為主要結構，傳動部分均可在平臺上進行裝配。
