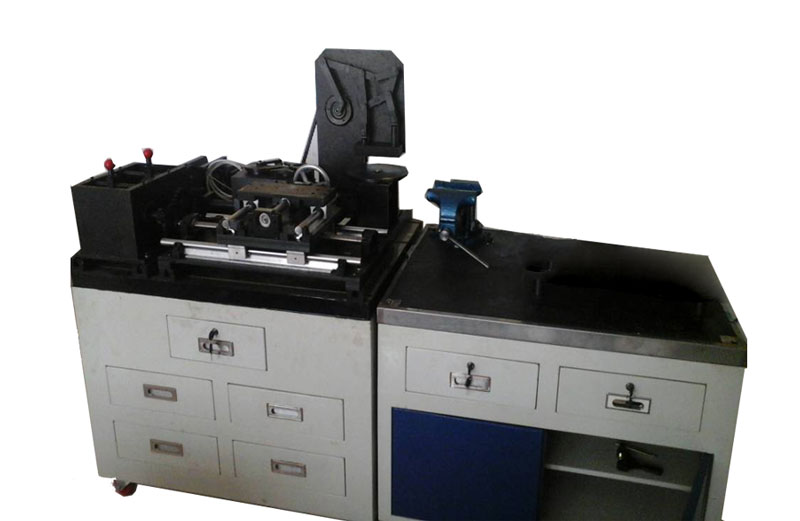

JYJZ-C型機械裝調與控制技術綜合實驗臺
產品簡介： 該機械裝調實驗臺主要培養學生識讀裝配圖和零件圖;機械部件的裝配與調整；電氣控制線路的設計與維修；變頻器、伺服電機驅動器、步進電機驅動器參數設置；PLC硬件組態以及程序編寫與調試；機械設備裝調與整機運行等職業能力
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡

（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）

一、產品概述：

   JYJZ-C型機械裝調技術綜合實驗臺是依據國家職業教育發展方向，結合職業院校、技工院校“工程機械運用與維護”、“機械制造與自動化”、“機電設備安裝與維修”、“自動化生產設備應用”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研制。通過項目實訓主要培養學生識讀裝配圖和零件圖;機械部件的裝配與調整；電氣控制線路的設計與維修；變頻器、伺服電機驅動器、步進電機驅動器參數設置；PLC硬件組態以及程序編寫與調試；機械設備裝調與整機運行等職業能力。通過項目實訓提高學生在機械設備、機電設備企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械設備電氣控制、機械加工質量分析與控制、基層生產管理等崗位的就業能力。

二、技術性能：

  1、輸入電源:三相四線、380V±10% 50Hz

  2、工作環境:溫度-10℃～+40℃  相對濕度≤85%（25℃）

  3、裝置容量:＜2.0kVA

  4、外形尺寸

     實訓臺：1400mm×700mm×1450mm

     電氣控制柜：800mm×600mm×1800mm

     操作臺：1200mm×600mm×780mm

     電腦桌：560mm×600mm×1020mm

   5、安全保護:具有電流型漏電保護，符合國家安全標準

三、系統組成：

   1、本裝置主要由實訓臺、電氣控制柜（包括電源控制模塊、可編程控制器模

      塊、變頻器模塊、觸摸屏模塊、步進電機驅動器模塊、伺服電機驅動器模

      塊等）、動力源（包括三相交流電機、步進電機、交流伺服電機等）、機械

      傳動機構、送料部件（十字滑臺）、轉塔部件、模具、機械式?jīng)_料機構、

      裝調工具、常用量具、操作臺、型材電腦桌等組成。

   2、系統基本配置表：

序號

名稱

規格

數量

單位

備注

 1

實訓臺

柜體采用不小于2.0mm冷軋板成型、表面噴塑處理，40mm厚鑄件平板臺面，桌子下方設有儲存柜，柜子上方設有2個抽屜

1

臺



 2

電氣控制柜

電源控制模塊

主要由三相電源總開關（帶漏電和短路保護）、熔斷器、交流接觸器、熱繼電器、電磁閥繼電器、電源控制繼電器、開關電源DC24V/5A、鑰匙開關、急停按鈕、停止啟動按鈕（紅、綠）、電源指示燈（黃、綠、紅）、系統控制旋鈕開關及指示燈等組成

1

套



 3

可編程控制器模塊

三菱FX2N-48MT-001+FX2N-10GM

1

套

 4

 5

變頻器模塊

三菱FR-E740-0.75k-CHT

1

套



 6

觸摸屏模塊

三菱7英寸，65K色

1

套



 7

步進電機驅動器模塊

旋鈕開關、步進電機驅動器 M542、指示燈

1

套



 8

伺服電機驅動器模塊

旋鈕開關、伺服電機驅動器TSTE 15C、指示燈、隔離變壓器（380V/220V）

1

套



 9

動力

源

三相交流電機

功率:370W；轉速:2800r/min

1

臺



 10

步進電機

0.36Ω，6A；減速比:1:30

1

臺



 11

交流伺服電機

功率:300W，額定轉速:3000r/min

2

臺



 12

機械

設備

部件

帶傳動機構

主要由同步帶、同步帶輪、鍵、軸、軸承、支座、端蓋等組成

1

套



 13

鏈傳動機構

主要由單排鏈條、鏈輪、鍵、軸、軸承、支座、端蓋等組成

1

套



 14

齒輪傳動機構

主要由直齒圓柱齒輪、鍵、軸、軸承、支座、端蓋等組成

1

套



 15

送料部件（十字滑臺）

主要由滾珠絲杠螺母副（長度分別為528mm、485mm；公稱直徑20mm；導程5mm；右旋）、直線導軌和滑塊（長度分455mm、335mm兩種；寬度15mm）、工作臺面、軸承（角接觸軸承、深溝球軸承）、軸承座、端蓋、墊塊等組成

1

套



 16

轉塔部件

主要由上下模盤定位銷、上下模盤定位銷支架、下模盤下料孔、鏈輪、鏈條、上下模盤、傳動軸、圓錐滾子軸承、支座、端蓋等組成

1

套



 17

模具

采用真實數控模具，由方孔模、圓孔模、腰孔模3種模具組成

1

套



 18

機械式?jīng)_料機構

主要由沖床床身、齒輪、端蓋、曲軸、軸瓦、支架、電機座、軸承、卸荷式帶輪裝置等組成

1

套



 19

上下模盤氣動定位模塊

主要由單電控二位五通閥、調壓過濾器、軸桿氣缸、三通、PU氣管、快換接頭、氣泵等組成

1

套



 20

工具、量具

電工工具套件

含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等

1

套



 21

紫銅棒

一頭φ18一頭φ14和φ30各1根

2

根



 22

拉馬



1

件



 23

通芯一字螺絲刀

10〞

1

把



 24

外卡簧鉗

直嘴9寸、彎嘴9寸各1把

2

把



 25

內卡簧鉗

直嘴9寸、彎嘴9寸各1把

2

把



 26

橡皮錘



1

把



 27

鐵榔頭

圓頭錘（1.5磅）

1

把



 28

內六角扳手

9件套

1

套



 29

活動扳手

150mm、250mm各1把

2

把



 30

呆扳手

開口14-17

1

把



 31

開口梅花組合扳手

開口為7、17各1把

2

把



 32

截鏈器

420～530

1

把



 33

手輪

外徑100

1

套



 34

活動手柄

螺紋為M8

1

套



 35

圓螺母扳手

M14、M18、M27

1

套



 36

劃線平板

300mm×300mm

1

塊



 37

游標卡尺

測量范圍:0～300mm，分度值:0.02mm

1

把



 38

深度游標卡尺

測量范圍:0～200mm，分度值:0.02mm

1

把



 39

直角尺

200×130×12.5mm

3

把



 40

杠桿式百分表

測量范圍:0～0.8mm，分度值:0.01mm

1

個



 41

百分表

測量范圍:0～10mm，

1

個



 42

百分表轉接頭



1

件



 43

磁性表座

大、小各1個

2

個



 44

千分尺

測量范圍:0～25mm、25～50mm、50～75mm各1把

3

把



 45

鋼直尺

500mm

1

把



 46

塞尺

測量范圍:0.02～1.00mm

1

把



 47

模具校棒



1

套



 48

零件盒

405mm×305mm×145mm

4

個



 49

編程電纜

 三菱

1

套



 50

編程軟件

 三菱    PLC、觸摸屏

1

套

 51

產品配套光盤

使用手冊、程序等

1

套



 52

型材電腦桌

用于放置計算機，下方裝有四個帶剎車的萬向輪

 外形尺寸：560mm×600mm×1020mm±10mm

1

臺



 53

計算機

戴爾品牌

屏幕尺寸：21.5英寸

CPU 型號：Intel 酷睿 i5 2320

CPU頻率：3000MHz

內存容量：4GB DDR3 1333MHz

硬盤容量：1TB 7200轉，SATA2

顯卡芯片：nVIDIA GeForce GT 53

光驅類型：DVD刻錄機

操作系統：Windows  7.0

顯卡類型：獨立顯卡，顯存容量為512MB

1

臺






















































































五、實訓項目

項目一  機械識圖與裝配工藝

    根據部裝圖和總裝圖，讀懂機械設備的工作原理、裝配關系和技術要求等內容，并編寫裝配工藝。

項目二  機械設備裝調對象的裝配與調整

    根據部裝圖、總裝圖及機械設備的功能要求，按照正確的裝配工藝要求，完成機械設備裝調對象的裝配與調整等工作。

項目三  電器安裝與電路連接

    根據電氣圖紙和功能要求，完成機械設備電氣控制系統的器件安裝和電路連接。

項目四  機械設備的程序編寫與參數設置

    根據機械設備的功能要求，進行PLC、觸摸屏程序的編寫與調試，變頻器、步進電機驅動器及伺服電機驅動器參數設置，各種傳感器位置調整及參數設置。

項目五  機械設備的精度檢測

    根據機械設備的功能要求，完成機械設備裝配過程中及裝配完成后的精度檢測。

項目六  機械設備的調試、運行及試加工

    調試運行機械設備，達到規定的工作要求和技術要求，并進行機械設備的試加工。
